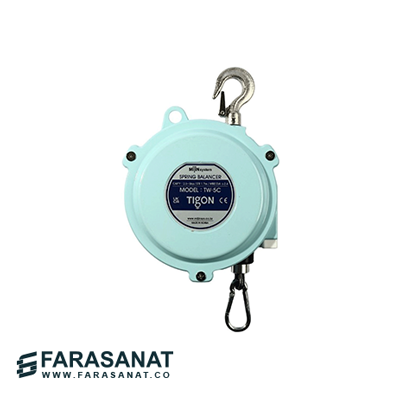

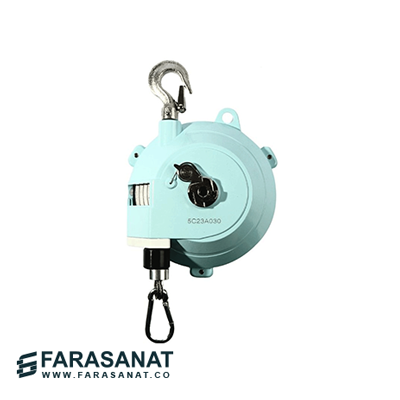

بالانسر فنری 2.5 تا 5 کیلوگرم تیگون کره جنوبی کد TW-5C

بالانسر فنری تیگون TW-5C

بالانسر تیگون TW-5C یک بالانسر فنری صنعتی از سری جدید TIGON است که برای معلق نگه داشتن، متعادل‌سازی و جابه‌جایی آسان ابزارهایی با وزن ۲.۵ تا ۵ کیلوگرم طراحی شده است. این مدل با کورس کابل ۱.۷ متر، محدوده حرکتی مناسبی را در اختیار اپراتور قرار می‌دهد و برای استفاده در خطوط تولید، مونتاژ و ایستگاه‌های کاری صنعتی گزینه‌ای کاربردی محسوب می‌شود.

مکانیزم فنری بالانسر، وزن ابزار متصل به کابل را متعادل می‌کند و باعث می‌شود ابزار برای اپراتور سبک‌تر و کنترل آن آسان‌تر باشد. در نتیجه، هنگام انجام کارهای تکراری، نیروی کمتری برای نگهداری و جابه‌جایی ابزار مورد نیاز است. استفاده از بالانسر ابزار می‌تواند به کاهش خستگی اپراتور، بهبود ارگونومی ایستگاه کاری و افزایش دقت و بهره‌وری در فرآیندهای مونتاژی کمک کند. سازنده TIGON نیز استفاده از بالانسرهای این سری را برای افزایش بهره‌وری و کاهش خستگی ناشی از کارهای تکراری توصیه می‌کند.

طراحی و ساختار TW-5C

مدل TW-5C نسل جدید بالانسرهای سری TW است و در مقایسه با TW-5 قدیمی با تغییراتی در طراحی و ایمنی عرضه شده است. مهم‌ترین تغییر، افزایش کورس کابل از ۱.۳ متر در TW-5 به ۱.۷ متر در TW-5C است که محدوده کاری بیشتری برای اپراتور ایجاد می‌کند.

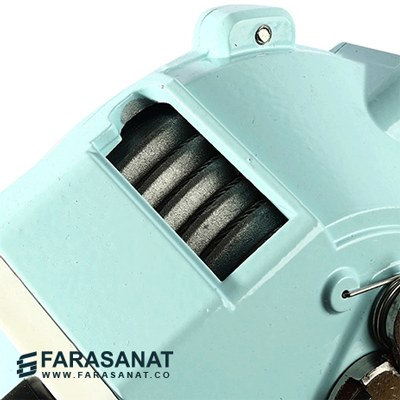

در طراحی جدید، قسمت‌های باز بدنه کاهش یافته و یک راهنمای ورود کابل (Cable Insert Guide) برای هدایت بهتر کابل در محل ورود به محفظه در نظر گرفته شده است. همچنین استفاده از پوشش مقاوم در برابر خوردگی به افزایش دوام اجزای بالانسر در محیط‌های صنعتی کمک می‌کند.

ویژگی‌های بالانسر Tigon TW-5C

• ظرفیت کاری ۲.۵ تا ۵ کیلوگرم

• کورس کابل ۱.۷ متر

• قطر کابل ۲.۳۸ میلی‌متر

• وزن دستگاه ۱.۸ کیلوگرم

• مکانیزم عملکرد فنری

• قلاب اصلی با قابلیت چرخش ۳۶۰ درجه

• دارای قلاب‌های کمکی در قسمت بالا و پایین

• مجهز به سیستم جلوگیری از سقوط آزاد ابزار در صورت بروز مشکل در مکانیزم فنر

• مجهز به قفل درام (Drum Lock) برای تسهیل تعویض ابزار و کابل

• دارای سیستم تنظیم کشش برای تطبیق بالانسر با وزن ابزار

• دارای راهنمای کابل برای کاهش آسیب و سایش در محل ورود کابل

• پوشش مقاوم در برابر خوردگی

• بدون نیاز به برق یا هوای فشرده برای عملکرد

عملکرد بالانسر فنری تیگون TW-5C

در بالانسر فنری TIGON TW-5C، ابزار از طریق کابل فولادی به مکانیزم فنری داخلی متصل می‌شود. نیروی فنر در برابر وزن ابزار قرار می‌گیرد و تعادل مناسبی میان ابزار و بالانسر ایجاد می‌کند. به همین دلیل اپراتور می‌تواند ابزار را با نیروی کمتری حرکت داده و در محدوده کاری خود کنترل کند.

طراحی بالانسر باعث می‌شود ابزار در زمان عدم استفاده نیز به‌صورت معلق باقی بماند و فضای روی میز یا محل کار را اشغال نکند. این ویژگی به‌خصوص در خطوط مونتاژ و فرآیندهایی که یک ابزار بارها در طول شیفت کاری مورد استفاده قرار می‌گیرد، اهمیت دارد.

کورس ۱.۷ متری TW-5C امکان جابه‌جایی ابزار در محدوده وسیع‌تری را فراهم می‌کند و در مقایسه با مدل TW-5 قدیمی، انعطاف بیشتری در موقعیت قرارگیری ابزار در اختیار اپراتور قرار می‌دهد.

سیستم ایمنی TW-5C

ایمنی یکی از بخش‌های مهم طراحی نسل جدید بالانسر تیگون TW-5C است. قلاب اصلی با قابلیت چرخش ۳۶۰ درجه، امکان حرکت آزادتر ابزار را فراهم می‌کند و قلاب‌های کمکی بالا و پایین، نقاط اتصال اضافی برای نصب ایمن‌تر ایجاد می‌کنند.

این مدل همچنین به مکانیزمی برای جلوگیری از سقوط آزاد ابزار در صورت خرابی فنر مجهز شده است. وجود Drum Lock نیز امکان ثابت کردن درام را هنگام انجام عملیات سرویس، تعویض ابزار یا کابل فراهم می‌کند.

کاربرد بالانسر تیگون TW-5C

TIGON TW-5C برای استفاده در خطوط تولید و مونتاژ، ایستگاه‌های کاری صنعتی و محیط‌هایی که ابزار باید برای مدت طولانی در دسترس اپراتور باشد، طراحی شده است.

این مدل می‌تواند برای معلق نگه داشتن و متعادل‌سازی ابزارهای برقی، پنوماتیک، دستی و تجهیزات صنعتی سبک که وزن آن‌ها در محدوده ۲.۵ تا ۵ کیلوگرم قرار دارد، مورد استفاده قرار گیرد.

از کاربردهای رایج بالانسرهای این رده می‌توان به استفاده در ایستگاه‌های مونتاژ، تعمیر و نگهداری، فرآیندهای تولید و سایر محیط‌هایی اشاره کرد که اپراتور به‌طور مکرر یک ابزار را برداشته، جابه‌جا کرده و دوباره در موقعیت مشخصی قرار می‌دهد.

استفاده از بالانسر در این شرایط، علاوه بر آزاد نگه داشتن فضای کاری، می‌تواند فشار ناشی از تحمل وزن ابزار را کاهش دهد و دسترسی اپراتور به ابزار را سریع‌تر و منظم‌تر کند.

مشخصات فنی Tigon TW-5C

مشخصات	مقدار
برند	TIGON
سازنده	MIJIN SYSTEM
مدل	TW-5C
نوع	بالانسر فنری صنعتی
ظرفیت	۲.۵ تا ۵ کیلوگرم
کورس کابل	۱.۷ متر
قطر کابل	۲.۳۸ میلی‌متر
وزن	۱.۸ کیلوگرم
نوع مکانیزم	فنری
چرخش قلاب اصلی	۳۶۰ درجه
نیاز به برق	ندارد
نیاز به هوای فشرده	ندارد

مشخصات فنی اصلی شامل ظرفیت، کورس، قطر کابل و وزن بر اساس کاتالوگ فنی Mijin System برای سری TW-C تنظیم شده است.

تفاوت TW-5C با TW-5

TW-5C نسخه ارتقایافته TW-5 است که با هدف افزایش محدوده کاری، ایمنی و دوام طراحی شده است. ظرفیت هر دو مدل ۲.۵ تا ۵ کیلوگرم است، اما کورس مدل جدید از ۱.۳ متر به ۱.۷ متر افزایش یافته است.

در TW-5C علاوه بر افزایش کورس، تغییراتی در ساختار بدنه، راهنمای ورود کابل، سیستم تنظیم کشش و تجهیزات ایمنی اعمال شده است. طبق اعلام Mijin، تولید مدل قدیمی TW-5 متوقف شده و مدل C-Type به‌عنوان نسخه جدید این خانواده عرضه شده است.

بنابراین TW-5C را می‌توان نسل جدید بالانسر TW-5 با محدوده کاری بیشتر و طراحی ایمن‌تر دانست.
