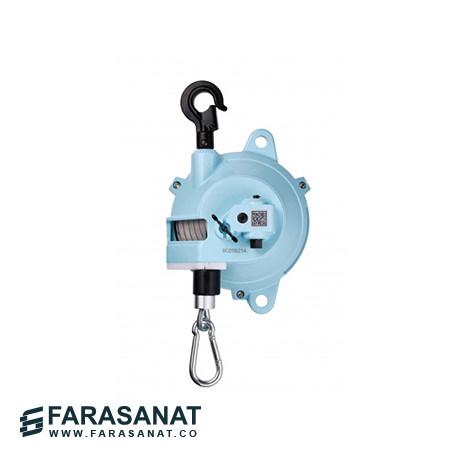

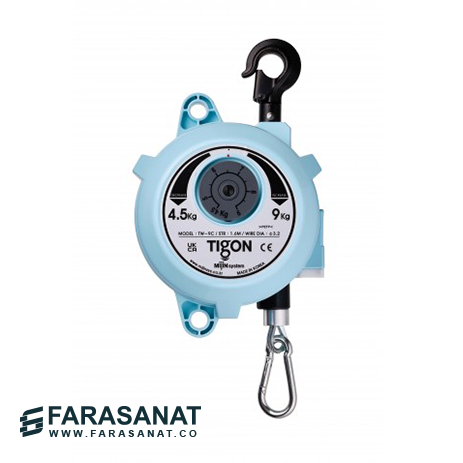

بالانسر فنری تیگون TW-9C

بالانسر تیگون TW-9C یک بالانسر فنری صنعتی برای متعادل‌سازی و نگهداری ابزارهایی با وزن ۴.۵ تا ۹ کیلوگرم است. این مدل با کورس کاری ۱.۶ متر، برای استفاده در خطوط مونتاژ، ایستگاه‌های تولید و محیط‌های صنعتی که ابزار باید به‌صورت مداوم جابه‌جا شود، طراحی شده است.

مکانیزم فنری بالانسر، وزن ابزار متصل‌شده را متعادل می‌کند و باعث می‌شود ابزار هنگام کار بسیار سبک‌تر احساس شود. در نتیجه، اپراتور می‌تواند ابزار را با نیروی کمتری حرکت داده و در موقعیت موردنظر نگه دارد. این ویژگی به کاهش خستگی در کارهای تکراری و افزایش کنترل و بهره‌وری کمک می‌کند.

طراحی و ساختار TW-9C

TW-9C از سری جدید بالانسرهای Tigon است که با هدف افزایش ایمنی، بهبود کنترل ابزار و افزایش محدوده حرکتی نسبت به مدل قبلی توسعه یافته است.

در این مدل، کورس سیم از ۱.۳ متر در TW-9 قدیمی به ۱.۶ متر افزایش یافته و طراحی بدنه و مسیر ورود کابل نیز برای محافظت بهتر از کابل بهبود پیدا کرده است. همچنین مکانیزم تنظیم کشش با ترکیب پیچ تنظیم و آچار L امکان تنظیم متناسب با وزن ابزار را فراهم می‌کند.

ویژگی‌های بالانسر Tigon TW-9C

• ظرفیت قابل تنظیم ۴.۵ تا ۹ کیلوگرم

• کورس کاری ۱.۶ متر

• سیم فولادی با قطر ۳.۲ میلی‌متر

• مکانیزم فنری برای متعادل‌سازی وزن ابزار

• مناسب برای ابزارهای پنوماتیک، هیدرولیک و برقی

• تنظیم کشش با پیچ تنظیم و آچار L

• مجهز به راهنمای ورود کابل برای کاهش آسیب و فرسایش سیم

• قلاب اصلی با قابلیت چرخش ۳۶۰ درجه

• پوشش مقاوم در برابر خوردگی برای قطعات اصلی

• طراحی ایمن‌تر بدنه نسبت به نسل قبلی

• بدون نیاز به برق یا هوای فشرده برای عملکرد بالانسر

عملکرد بالانسر فنری TW-9C

در بالانسر فنری، ابزار از طریق سیم فولادی به مکانیزم داخلی متصل می‌شود. نیروی فنر در برابر وزن ابزار عمل کرده و آن را متعادل می‌کند. به این ترتیب، اپراتور برای بالا و پایین بردن یا جابه‌جا کردن ابزار در محدوده کاری، به نیروی بسیار کمتری نیاز دارد.

در کاربردهای تکراری، این ساختار می‌تواند فشار واردشده به دست و بازوی اپراتور را کاهش داده و کنترل ابزار را آسان‌تر کند. همچنین ابزار پس از رها شدن توسط مکانیزم جمع‌کننده سیم به سمت بالانسر بازمی‌گردد و فضای اطراف ایستگاه کاری منظم‌تر باقی می‌ماند.

سیستم‌های ایمنی TW-9C

یکی از بخش‌های مهم طراحی سری C، توجه بیشتر به ایمنی اپراتور است. بدنه بسته‌تر، محافظت بهتر از مسیر ورود سیم و مکانیزم‌های ایمنی اضافه‌شده، از جمله تغییرات نسل جدید Tigon هستند.

TW-9C دارای سیستم ایمنی دوگانه برای افزایش ایمنی کاربر است و طراحی آن به‌گونه‌ای انجام شده که در شرایط خاص از سقوط ناگهانی ابزار جلوگیری شود. با این حال، مانند هر بالانسر صنعتی، نصب صحیح و استفاده در محدوده ظرفیت تعیین‌شده برای عملکرد ایمن ضروری است.

کاربردهای بالانسر صنعتی TW-9C

بالانسر تیگون TW-9C برای محیط‌هایی مناسب است که اپراتور باید یک ابزار نسبتاً سنگین را به‌طور مکرر در محدوده مشخصی حرکت دهد، از جمله:

• خطوط مونتاژ صنعتی

• ایستگاه‌های تولید و مونتاژ

• ابزارهای پنوماتیک

• ابزارهای برقی

• ابزارهای هیدرولیکی

• عملیات نصب و باز و بست

• ایستگاه‌های کاری با ابزارهای تکرارشونده

• آویزان نگه داشتن ابزار در موقعیت کاری مشخص

استفاده از بالانسر باعث می‌شود ابزار در محدوده موردنیاز اپراتور قرار داشته باشد و در عین حال از قرار گرفتن آن روی سطح کار یا رها شدن سیم و ابزار در محیط جلوگیری شود.

مزایای استفاده از TW-9C در خطوط تولید

استفاده از بالانسر ابزار در فرآیندهای تکراری می‌تواند به کاهش خستگی اپراتور و افزایش سرعت و دقت کار کمک کند. متعادل شدن وزن ابزار همچنین کنترل آن را آسان‌تر کرده و باعث می‌شود ابزار برای مدت طولانی‌تری در وضعیت مناسب کاری قرار بگیرد.

از طرف دیگر، طراحی جدید سری C با محافظت بهتر از سیم و ساختار ایمن‌تر، برای استفاده صنعتی مداوم مناسب‌تر شده است.

مشخصات فنی Tigon TW-9C

مشخصه	مقدار
مدل	TW-9C
نوع	بالانسر فنری صنعتی
ظرفیت	۴.۵ تا ۹ کیلوگرم
کورس کاری	۱.۶ متر
قطر سیم	۳.۲ میلی‌متر
وزن بالانسر	۳.۷ کیلوگرم
چرخش قلاب اصلی	۳۶۰ درجه
برند	TIGON
سازنده	MIJIN SYSTEM
کشور سازنده	کره جنوبی

مشخصات ظرفیت، کورس، قطر سیم و وزن بر اساس کاتالوگ Mijin ثبت شده‌اند. منابع فروش خارجی نیز ظرفیت ۴.۵ تا ۹ کیلوگرم و کورس ۱.۶ متر را تأیید می‌کنند.

تفاوت TW-9C با TW-9

مدل TW-9C نسخه ارتقایافته TW-9 است. Mijin از سال ۲۰۲۵ مدل قدیمی TW-9 را از چرخه تولید خارج و TW-9C را جایگزین آن کرده است. مهم‌ترین تغییرات عبارت‌اند از:

ویژگی	TW-9	TW-9C
ظرفیت	۴.۵ تا ۹ کیلوگرم	۴.۵ تا ۹ کیلوگرم
کورس	۱.۳ متر	۱.۶ متر
قطر سیم	—	۳.۲ میلی‌متر
تنظیم کشش	نسل قدیمی	پیچ تنظیم + آچار L
محافظت از سیم	استاندارد قدیمی	راهنمای ورود کابل
طراحی ایمنی	نسل قدیمی	بهبود یافته
وضعیت تولید	مدل قدیمی	مدل جدید سری C

بنابراین TW-9C صرفاً یک تغییر نام برای TW-9 نیست؛ بلکه نسخه به‌روزشده‌ای با کورس بیشتر و مجموعه‌ای از اصلاحات در ایمنی، تنظیم کشش و محافظت از سیم است.
