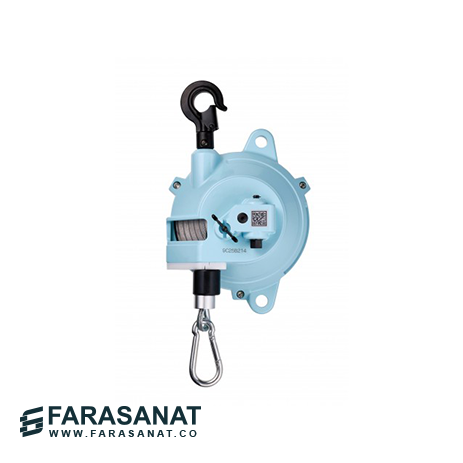

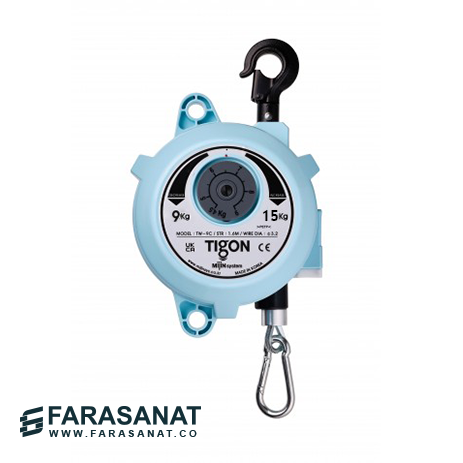

بالانسر فنری تیگون TW-15C

بالانسر تیگون TW-15C یک بالانسر فنری صنعتی برای متعادل‌سازی ابزارها و تجهیزات با وزن ۹ تا ۱۵ کیلوگرم است. این مدل با کورس کاری ۱.۶ متر برای خطوط تولید، مونتاژ و ایستگاه‌های کاری طراحی شده و امکان نگهداری و جابه‌جایی کنترل‌شده ابزارهای نسبتاً سنگین را برای اپراتور فراهم می‌کند.

مکانیزم فنری TW-15C با ایجاد نیروی متعادل‌کننده، بخش عمده وزن ابزار را خنثی می‌کند؛ بنابراین ابزار هنگام استفاده سبک‌تر احساس شده و اپراتور می‌تواند آن را با نیروی کمتری حرکت دهد. این ویژگی در فرآیندهای تکراری به کاهش خستگی و بهبود کنترل ابزار کمک می‌کند.

طراحی و ساختار TW-15C

TW-15C از نسل جدید بالانسرهای سری C شرکت Mijin / Tigon است. این سری با هدف افزایش ایمنی، افزایش محدوده حرکتی و بهبود دوام اجزای بالانسر توسعه یافته است.

یکی از تغییرات اصلی نسبت به TW-15، افزایش کورس از ۱.۳ متر به ۱.۶ متر است. همچنین در طراحی جدید، مسیر ورود سیم با یک راهنمای کابل محافظت می‌شود تا حرکت و ورود سیم به بدنه با فرسایش کمتری همراه باشد.

برای تنظیم کشش نیز سیستم جدیدی با پیچ تنظیم و آچار L در نظر گرفته شده که امکان تنظیم بهتر بالانسر متناسب با وزن ابزار را فراهم می‌کند.

ویژگی‌های بالانسر تیگون TW-15C

• ظرفیت کاری ۹ تا ۱۵ کیلوگرم

• کورس کاری ۱.۶ متر

• قطر سیم فولادی ۳.۲ میلی‌متر

• وزن دستگاه ۴ کیلوگرم

• مکانیزم فنری برای متعادل‌سازی وزن ابزار

• مناسب برای ابزارهای پنوماتیک، برقی و هیدرولیکی

• تنظیم کشش با پیچ تنظیم و آچار L

• مجهز به راهنمای ورود سیم برای افزایش دوام کابل

• قلاب اصلی با قابلیت چرخش ۳۶۰ درجه

• پوشش مقاوم در برابر خوردگی برای افزایش دوام قطعات

• طراحی ایمن‌تر و بدنه بسته‌تر نسبت به نسل قبلی

• بدون نیاز به برق یا هوای فشرده برای عملکرد مکانیزم بالانسر

عملکرد بالانسر فنری TW-15C

در این بالانسر، ابزار از طریق سیم فولادی به مکانیزم فنری داخلی متصل می‌شود. نیروی فنر در برابر وزن ابزار عمل کرده و آن را متعادل می‌کند. در نتیجه، اپراتور برای بالا و پایین بردن یا جابه‌جایی ابزار به نیروی بسیار کمتری نیاز خواهد داشت.

این عملکرد به‌خصوص در ایستگاه‌هایی که ابزارهای نسبتاً سنگین به‌صورت مداوم مورد استفاده قرار می‌گیرند اهمیت دارد؛ زیرا ابزار همیشه در محدوده کاری اپراتور قرار می‌گیرد و پس از رها شدن، سیم آن توسط مکانیزم داخلی جمع می‌شود.

بالانسرهای TIGON برای کاهش خستگی اپراتور، افزایش بهره‌وری، تثبیت موقعیت ابزار و کمک به جلوگیری از آسیب ابزار طراحی شده‌اند.

سیستم‌های ایمنی TW-15C

سری C با تمرکز بیشتری بر ایمنی اپراتور طراحی شده است. کاهش قسمت‌های باز بدنه، محافظت از مسیر ورود سیم و استفاده از سیستم‌های ایمنی اضافی، از جمله تغییرات این نسل محسوب می‌شوند.

کاتالوگ Mijin برای TW-9C و TW-15C به وجود سیستم ایمنی دوگانه اشاره می‌کند که با هدف افزایش ایمنی کارکنان در نظر گرفته شده است.

با وجود این، انتخاب ظرفیت مناسب، نصب صحیح بالانسر و رعایت محدوده وزنی تعیین‌شده برای عملکرد ایمن ضروری است.

کاربردهای بالانسر صنعتی TW-15C

بالانسر تیگون TW-15C برای محیط‌هایی مناسب است که ابزارهای ۹ تا ۱۵ کیلوگرمی باید به‌طور مکرر در محدوده کاری مشخص جابه‌جا شوند، از جمله:

• خطوط مونتاژ صنعتی

• ایستگاه‌های تولید و مونتاژ

• خطوط تولید قطعات

• استفاده با ابزارهای پنوماتیک

• استفاده با ابزارهای برقی

• استفاده با ابزارهای هیدرولیکی

• عملیات نصب و باز و بست

• جابه‌جایی قطعات در خطوط تولید

• نگهداری ابزارهای سنگین در موقعیت کاری مناسب

منابع صنعتی خارجی نیز TW-15C را برای نگهداری ابزارهای پنوماتیک، هیدرولیک و برقی و کاربردهایی مانند جابه‌جایی تجهیزات و قطعات در خطوط تولید معرفی کرده‌اند.

مزایای استفاده از TW-15C

استفاده از بالانسر ابزار باعث می‌شود وزن ابزار مستقیماً به دست و بازوی اپراتور منتقل نشود. در نتیجه، انجام حرکات تکراری با ابزارهای سنگین آسان‌تر شده و فشار فیزیکی واردشده به اپراتور کاهش پیدا می‌کند.

از طرف دیگر، قرار گرفتن ابزار در وضعیت آویزان و کنترل‌شده، به نظم بیشتر ایستگاه کاری کمک کرده و احتمال قرار گرفتن ابزار روی سطح کار یا کشیده شدن سیم در محیط را کاهش می‌دهد.

کورس ۱.۶ متری TW-15C نیز نسبت به مدل قدیمی TW-15 محدوده حرکتی بیشتری در اختیار اپراتور قرار می‌دهد.

انتخاب ظرفیت مناسب

وزن کل مجموعه‌ای که قرار است به بالانسر متصل شود، شامل خود ابزار و متعلقات متصل به آن، باید در محدوده ظرفیت TW-15C قرار داشته باشد.

این مدل برای بارهای ۹ تا ۱۵ کیلوگرم طراحی شده است. در صورتی که وزن مجموعه دائماً به حداکثر ظرفیت نزدیک باشد، انتخاب مدل با ظرفیت بالاتر می‌تواند برای افزایش عمر مکانیزم فنری مناسب‌تر باشد.

مشخصات فنی Tigon TW-15C

مشخصه	مقدار
مدل	TW-15C
نوع	بالانسر فنری صنعتی
ظرفیت	۹ تا ۱۵ کیلوگرم
کورس کاری	۱.۶ متر
قطر سیم	۳.۲ میلی‌متر
وزن بالانسر	۴ کیلوگرم
چرخش قلاب اصلی	۳۶۰ درجه
برند	TIGON
سازنده	MIJIN SYSTEM
کشور سازنده	کره جنوبی

مشخصات ظرفیت، کورس، قطر سیم و وزن بر اساس کاتالوگ Mijin ثبت شده‌اند و منابع خارجی نیز ظرفیت ۹ تا ۱۵ کیلوگرم و کورس ۱.۶ متر را برای TW-15C تأیید می‌کنند.

تفاوت TW-15C با TW-15

TW-15C نسخه به‌روزشده TW-15 است. شرکت Mijin در اعلامیه ماه مه ۲۰۲۵ اعلام کرد که مدل TW-15 قدیمی با مدل جدید TW-15C جایگزین می‌شود.

ویژگی	TW-15	TW-15C
ظرفیت	۹ تا ۱۵ کیلوگرم	۹ تا ۱۵ کیلوگرم
کورس	۱.۳ متر	۱.۶ متر
قطر سیم	—	۳.۲ میلی‌متر
وزن	۳.۸ کیلوگرم	۴ کیلوگرم
تنظیم کشش	نسل قدیمی	پیچ تنظیم + آچار L
محافظت از سیم	طراحی قدیمی	راهنمای ورود کابل
ایمنی	نسل قدیمی	بهبود یافته
وضعیت	مدل قدیمی	مدل جدید سری C

بنابراین TW-15C تنها تغییر کد مدل نیست؛ بلکه نسخه‌ای با کورس بیشتر و طراحی به‌روزشده در بخش‌های ایمنی، تنظیم کشش و محافظت از سیم است.
