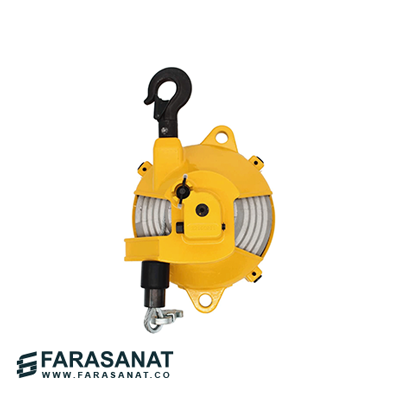

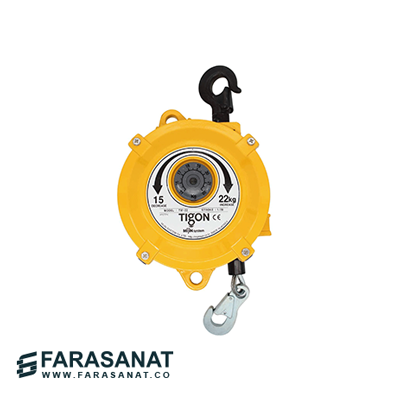

بالانسرهای فنری تیگون TW-22 و TWL-22

بالانسرهای فنری تیگون TW-22 و TWL-22 برای متعادل‌سازی و نگهداری ابزارها و تجهیزات صنعتی با وزن ۱۵ تا ۲۲ کیلوگرم طراحی شده‌اند. این بالانسرها با استفاده از مکانیزم فنری، وزن ابزار متصل‌شده را متعادل کرده و امکان جابه‌جایی و کنترل آسان‌تر آن را برای اپراتور فراهم می‌کنند.

این خانواده از بالانسرهای TIGON برای استفاده در خطوط تولید و مونتاژ، ایستگاه‌های کاری صنعتی و کاربردهای متکی بر ابزارهای سنگین مناسب است. متعادل شدن وزن ابزار باعث می‌شود نیروی کمتری برای نگه‌داشتن و جابه‌جایی آن موردنیاز باشد و در نتیجه فشار فیزیکی و خستگی اپراتور در کارهای تکراری کاهش پیدا کند.

عملکرد بالانسر فنری تیگون

در این بالانسرها، ابزار از طریق سیم فولادی به مکانیزم فنری داخلی متصل می‌شود. نیروی فنر در برابر وزن ابزار عمل کرده و آن را در محدوده کاری متعادل نگه می‌دارد. به این ترتیب، اپراتور بدون تحمل مستقیم وزن کامل ابزار می‌تواند آن را در محدوده موردنیاز حرکت دهد و در موقعیت مناسب قرار دهد.

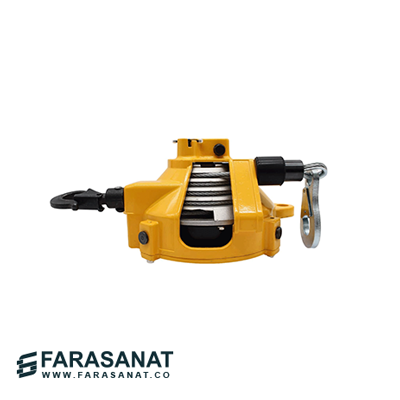

ساختار داخلی بالانسرهای TIGON از درام مخروطی سیم بهره می‌برد که به پایداری سیم و کنترل نیروی جمع‌شدن آن کمک می‌کند. این طراحی، حرکت ابزار را کنترل‌پذیرتر کرده و پس از رها شدن ابزار، امکان جمع شدن کنترل‌شده سیم را فراهم می‌کند.

ویژگی‌های TW-22 و TWL-22

• ظرفیت کاری ۱۵ تا ۲۲ کیلوگرم

• مکانیزم فنری برای متعادل‌سازی وزن ابزار

• سیم فولادی با قطر ۴.۷۶ میلی‌متر

• وزن دستگاه حدود ۷.۲ کیلوگرم

• قلاب اصلی با قابلیت چرخش ۳۶۰ درجه

• مناسب برای ابزارهای پنوماتیک، برقی و هیدرولیکی

• مناسب استفاده مداوم در محیط‌های صنعتی

• کاهش فشار واردشده به دست و بازوی اپراتور

• کمک به افزایش کنترل و دقت کار با ابزار

• بدون نیاز به برق یا هوای فشرده برای عملکرد مکانیزم بالانسر

• مجهز به سازوکارهای ایمنی برای افزایش ایمنی هنگام کار با ابزارهای آویزان

تفاوت TW-22 و TWL-22

هر دو مدل از نظر ظرفیت ۱۵ تا ۲۲ کیلوگرم در یک رده قرار دارند و تفاوت اصلی آن‌ها در طول کورس سیم است.

TW-22 دارای کورس کاری ۱.۵ متر است و برای ایستگاه‌هایی مناسب است که محدوده حرکتی استاندارد برای جابه‌جایی ابزار کافی باشد.

TWL-22 نسخه Long Stroke این خانواده است و با کورس ۲.۱ متر، محدوده حرکتی بیشتری در اختیار اپراتور قرار می‌دهد. بنابراین در ایستگاه‌هایی که فاصله ابزار تا نقطه نصب بالانسر بیشتر است یا ابزار باید در محدوده وسیع‌تری حرکت کند، TWL-22 گزینه مناسب‌تری خواهد بود.

مشخصه	TW-22	TWL-22
ظرفیت	۱۵ تا ۲۲ کیلوگرم	۱۵ تا ۲۲ کیلوگرم
کورس کاری	۱.۵ متر	۲.۱ متر
قطر سیم	۴.۷۶ میلی‌متر	۴.۷۶ میلی‌متر
وزن	۷.۲ کیلوگرم	۷.۲ کیلوگرم
نوع	استاندارد	Long Stroke

بنابراین انتخاب بین این دو مدل بر اساس وزن ابزار نیست؛ بلکه باید طول محدوده حرکتی موردنیاز در ایستگاه کاری را در نظر گرفت.

کاربردهای صنعتی

بالانسرهای TW-22 و TWL-22 برای استفاده با ابزارها و تجهیزات نسبتاً سنگین در محیط‌های صنعتی مناسب هستند، از جمله:

• خطوط مونتاژ و تولید

• ایستگاه‌های کاری صنعتی

• خطوط تولید قطعات

• ابزارهای پنوماتیک سنگین

• ابزارهای برقی

• ابزارهای هیدرولیکی

• تجهیزات نصب و باز و بست

• کاربردهای تکراری در خطوط تولید

• ایستگاه‌هایی که ابزار باید در محدوده مشخصی به‌صورت آویزان و متعادل قرار داشته باشد

مزایای استفاده از بالانسر صنعتی

استفاده از بالانسر ابزار باعث می‌شود وزن ابزار به‌صورت مستقیم توسط اپراتور تحمل نشود. این موضوع در استفاده طولانی‌مدت می‌تواند به کاهش خستگی دست و بازو کمک کرده و کنترل ابزار را آسان‌تر کند.

همچنین قرار گرفتن ابزار در وضعیت آویزان و متعادل، به نظم بیشتر محیط کار کمک کرده و باعث می‌شود ابزار در محدوده موردنیاز اپراتور آماده استفاده باشد.

در فرآیندهای تکراری، استفاده از بالانسر می‌تواند به افزایش بهره‌وری، بهبود کنترل ابزار و کاهش خستگی اپراتور کمک کند.

مشخصات فنی مشترک

مشخصه	مقدار
برند	TIGON
سازنده	MIJIN SYSTEM
نوع	بالانسر فنری صنعتی
ظرفیت	۱۵ تا ۲۲ کیلوگرم
قطر سیم	۴.۷۶ میلی‌متر
وزن	۷.۲ کیلوگرم
چرخش قلاب اصلی	۳۶۰ درجه
TW-22	کورس ۱.۵ متر
TWL-22	کورس ۲.۱ متر
