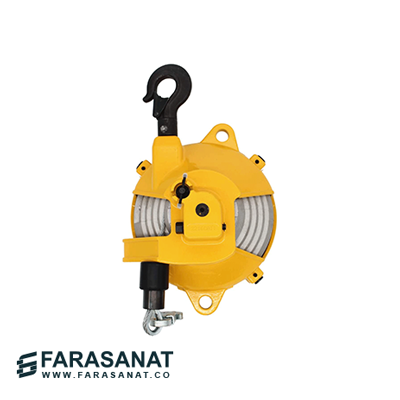

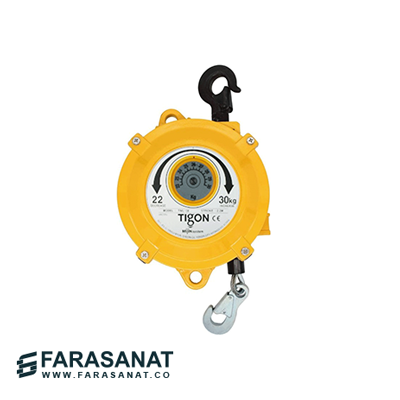

بالانسر فنری تیگون TW-30 و TWL-30

بالانسرهای فنری TIGON TW-30 و TWL-30 از محصولات صنعتی Mijin System برای متعادل‌سازی و نگه‌داشتن ابزارهای نسبتاً سنگین در خطوط تولید، مونتاژ و محیط‌های صنعتی هستند. این دو مدل با ظرفیت ۲۲ تا ۳۰ کیلوگرم، امکان آویزان‌کردن ابزار و تجهیزات از بالا و کاهش محسوس وزن قابل احساس آن‌ها برای اپراتور را فراهم می‌کنند.

عملکرد بالانسر بر پایه نیروی فنر و کابل فولادی انجام می‌شود و برای کارکرد آن به برق یا هوای فشرده نیاز نیست. با تنظیم مناسب کشش، ابزار در محدوده کاری بالانسر به‌صورت متعادل نگه داشته می‌شود و اپراتور می‌تواند آن را با نیروی کمتری جابه‌جا و در موقعیت موردنظر قرار دهد. این ویژگی به کاهش خستگی اپراتور، افزایش دقت کار و بهبود ارگونومی ایستگاه کاری کمک می‌کند.

تفاوت TW-30 و TWL-30

هر دو مدل از نظر ظرفیت در محدوده ۲۲ تا ۳۰ کیلوگرم قرار دارند و قطر سیم فولادی آن‌ها ۴.۷۶ میلی‌متر است. تفاوت اصلی در طول کورس سیم است:

• TW-30: کورس ۱.۵ متر

• TWL-30: کورس بلند ۲.۱ متر

بنابراین TW-30 برای ایستگاه‌هایی با محدوده حرکتی معمولی مناسب است، در حالی که TWL-30 با کورس بلندتر برای موقعیت‌هایی طراحی شده که ابزار باید در فاصله بیشتری از نقطه نصب حرکت کند. کاتالوگ Mijin هر دو مدل را در گروه بالانسرهای با دو گزینه کورس معرفی می‌کند.

عملکرد بالانسر فنری TIGON

در بالانسر فنری، ابزار توسط کابل فولادی به مکانیزم فنری متصل می‌شود. با حرکت ابزار به سمت پایین، کابل از داخل محفظه خارج می‌شود و فنر نیروی لازم برای متعادل نگه‌داشتن بار را ایجاد می‌کند. در نتیجه، ابزار به‌جای آویزان‌شدن آزاد و سنگین، با نیروی بسیار کمتری توسط اپراتور جابه‌جا می‌شود.

طراحی درام کابل با شکل مخروطی به پایداری کابل و نیروی برگشت کمک می‌کند و امکان قرارگیری ابزار در موقعیت کاری موردنظر را بهبود می‌دهد. این ساختار برای استفاده مداوم در خطوط مونتاژ و ایستگاه‌های کاری صنعتی مناسب است.

مزایای TW-30 و TWL-30

• ظرفیت متعادل‌سازی ۲۲ تا ۳۰ کیلوگرم

• کاهش وزن محسوس ابزار در زمان کار

• کاهش خستگی و فشار واردشده به اپراتور

• کمک به حفظ موقعیت ابزار در ایستگاه کاری

• افزایش دقت و کنترل هنگام کار با ابزار

• مناسب برای استفاده مداوم در خطوط مونتاژ و تولید

• عدم نیاز به برق یا هوای فشرده

• کابل فولادی با قطر ۴.۷۶ میلی‌متر

• طراحی مناسب برای آویزان‌کردن ابزارهای صنعتی سنگین

• قلاب آویز اصلی با قابلیت چرخش ۳۶۰ درجه

• امکان تنظیم کشش برای تطبیق بهتر با وزن ابزار

کاربردهای بالانسر تیگون TW-30 و TWL-30

این مدل‌ها برای ایستگاه‌هایی که اپراتور به‌صورت مداوم با ابزارهای سنگین کار می‌کند، کاربرد دارند؛ از جمله:

• خطوط مونتاژ صنعتی

• ایستگاه‌های تولید و مونتاژ

• صنایع خودروسازی و قطعه‌سازی

• کارگاه‌های صنعتی

• خطوط جوشکاری

• استفاده با ابزارهای پنوماتیک

• استفاده با ابزارهای برقی

• استفاده با ابزارهای صنعتی و تجهیزات مونتاژی سنگین

ظرفیت ۲۲ تا ۳۰ کیلوگرم باعث می‌شود TW-30 و TWL-30 در رده بالانسرهای مناسب برای ابزارهای سنگین‌تر نسبت به مدل‌های TW-22 قرار بگیرند.

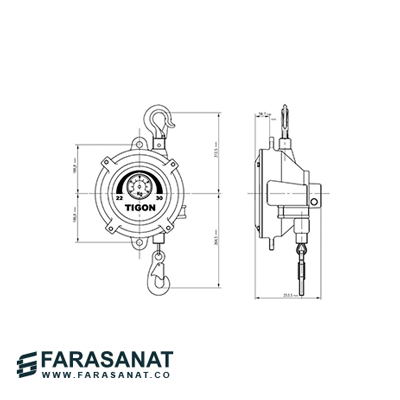

مشخصات فنی

مشخصات	TIGON TW-30	TIGON TWL-30
نوع	بالانسر فنری	بالانسر فنری Long Stroke
ظرفیت	۲۲ تا ۳۰ کیلوگرم	۲۲ تا ۳۰ کیلوگرم
کورس سیم	۱.۵ متر	۲.۱ متر
قطر سیم	۴.۷۶ میلی‌متر	۴.۷۶ میلی‌متر
وزن دستگاه	۷.۶ کیلوگرم	۷.۶ کیلوگرم

مشخصات فوق بر اساس کاتالوگ Mijin System است.

انتخاب بین TW-30 و TWL-30

اگر فاصله حرکتی ابزار از نقطه نصب کمتر است، TW-30 با کورس ۱.۵ متر انتخاب استاندارد این ظرفیت است. اما اگر ابزار در طول فرآیند کاری باید محدوده عمودی بیشتری را پوشش دهد، TWL-30 به دلیل کورس بلند ۲.۱ متری گزینه مناسب‌تری است.

در هر دو مدل، وزن مجموع ابزار و متعلقات متصل به آن باید در محدوده ظرفیت ۲۲ تا ۳۰ کیلوگرم قرار داشته باشد تا بالانسر بتواند عملکرد متعادل و مناسب خود را ارائه دهد.
