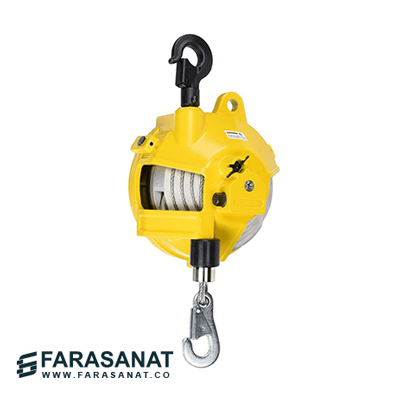

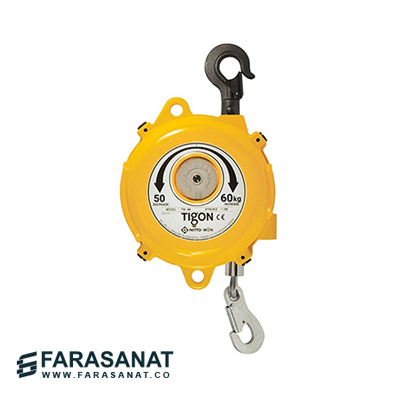

بالانسر فنری تیگون TW-60 و TWL-60

بالانسرهای فنری TIGON TW-60 و TWL-60 از تجهیزات تخصصی نگهداری و متعادل‌سازی ابزارهای سنگین صنعتی هستند که توسط شرکت Mijin System کره جنوبی تولید می‌شوند. این دو مدل با ظرفیت ۵۰ تا ۶۰ کیلوگرم، برای کاهش نیروی موردنیاز اپراتور هنگام جابه‌جایی ابزارهای سنگین در خطوط تولید، مونتاژ و ایستگاه‌های کاری صنعتی طراحی شده‌اند.

بالانسر فنری تیگون با استفاده از مکانیزم فنری و کابل فولادی، وزن ابزار متصل‌شده را متعادل کرده و امکان حرکت کنترل‌شده آن را در محدوده مشخص فراهم می‌کند. به این ترتیب، اپراتور بدون نیاز به تحمل مستقیم وزن کامل ابزار، می‌تواند آن را در موقعیت موردنظر جابه‌جا کند.

استفاده از بالانسر صنعتی در فرآیندهای تکرارشونده، علاوه بر کاهش خستگی نیروی انسانی، به بهبود ارگونومی محیط کار، افزایش دقت عملیات و کاهش احتمال آسیب‌دیدگی ابزار کمک می‌کند.

تفاوت بالانسر TW-60 و TWL-60

بالانسرهای TW-60 و TWL-60 از نظر ظرفیت، قطر سیم فولادی و وزن دستگاه یکسان هستند. تفاوت اصلی این دو مدل در طول کورس کابل فولادی است.

• TW-60: دارای کورس استاندارد ۱.۵ متر

• TWL-60: دارای کورس بلند ۲.۱ متر (Long Stroke)

مدل TW-60 برای ایستگاه‌های کاری با دامنه حرکت عمودی محدودتر مناسب است. در مقابل، TWL-60 امکان جابه‌جایی ابزار در فاصله عمودی بیشتری را فراهم می‌کند و برای خطوط تولیدی که به دسترسی گسترده‌تر ابزار نیاز دارند، انتخاب مناسب‌تری محسوب می‌شود.

عملکرد بالانسر فنری TIGON

مکانیزم عملکرد بالانسرهای تیگون بر اساس ایجاد تعادل میان نیروی فنر داخلی و وزن ابزار آویزان‌شده است.

در ساختار این بالانسرها، کابل فولادی روی یک درام مخروطی قرار می‌گیرد. هنگام پایین کشیدن ابزار، کابل از محفظه خارج شده و نیروی فنر در برابر وزن ابزار عمل می‌کند. با تنظیم صحیح کشش فنر، ابزار در محدوده کاری خود به حالت متعادل نزدیک می‌شود و جابه‌جایی آن به نیروی کمتری نیاز خواهد داشت.

این مکانیزم بدون استفاده از برق یا هوای فشرده کار می‌کند و برای ایستگاه‌های صنعتی با استفاده مداوم از ابزارهای سنگین مناسب است.

ویژگی‌ها و مزایای بالانسر TW-60 و TWL-60

• ظرفیت ۵۰ تا ۶۰ کیلوگرم: مناسب برای متعادل‌سازی ابزارها و مجموعه تجهیزات صنعتی سنگین.

• کاهش خستگی اپراتور: کاهش نیروی موردنیاز برای نگهداری و جابه‌جایی ابزار در طول شیفت کاری.

• درام مخروطی کابل: کمک به ایجاد تعادل مناسب میان نیروی فنر و وزن ابزار.

• کابل فولادی مقاوم: مجهز به سیم فولادی با قطر ۴.۷۶ میلی‌متر.

• دو گزینه کورس حرکتی: امکان انتخاب کورس ۱.۵ یا ۲.۱ متر متناسب با شرایط ایستگاه کاری.

• افزایش کنترل ابزار: کمک به حرکت دقیق‌تر ابزار و قرارگیری مناسب آن در محدوده کاری.

• بهبود ایمنی محیط کار: کاهش نیاز به قرار دادن ابزارهای سنگین روی سطوح کاری و کمک به جلوگیری از برخوردهای ناخواسته.

• عملکرد مکانیکی مستقل: عدم نیاز به انرژی الکتریکی یا هوای فشرده برای عملکرد بالانسر.

• طراحی صنعتی: مناسب برای استفاده در محیط‌های تولیدی و مونتاژی با فعالیت مستمر.

کاربردهای بالانسر فنری تیگون TW-60 و TWL-60

بالانسرهای صنعتی با ظرفیت ۵۰ تا ۶۰ کیلوگرم برای ایستگاه‌هایی مناسب هستند که ابزار یا مجموعه تجهیزات متصل‌شده وزن بالایی داشته و باید به‌صورت مکرر جابه‌جا شوند.

از جمله کاربردهای این دو مدل می‌توان به موارد زیر اشاره کرد:

• خطوط مونتاژ تجهیزات و ماشین‌آلات صنعتی

• صنایع خودروسازی و مونتاژ قطعات سنگین

• ایستگاه‌های کاری مجهز به ابزارهای پنوماتیک سنگین

• نگهداری و متعادل‌سازی ابزارهای برقی صنعتی

• خطوط تولید و مونتاژ سازه‌های فلزی

• ایستگاه‌های جوشکاری و تجهیزات وابسته

• فرآیندهای صنعتی با نیاز به جابه‌جایی مکرر ابزارهای سنگین

استفاده از این بالانسرها به اپراتور اجازه می‌دهد ابزار موردنیاز را در حالت معلق و در دسترس نگه دارد و زمان و انرژی کمتری برای برداشتن و قرار دادن مجدد آن صرف کند.

مشخصات فنی بالانسر TW-60 و TWL-60

مشخصات	TW-60	TWL-60
برند	TIGON	TIGON
سازنده	Mijin System	Mijin System
کشور سازنده	کره جنوبی	کره جنوبی
نوع دستگاه	بالانسر فنری	بالانسر فنری کورس بلند
ظرفیت	۵۰ تا ۶۰ کیلوگرم	۵۰ تا ۶۰ کیلوگرم
کورس سیم	۱.۵ متر	۲.۱ متر
قطر سیم فولادی	۴.۷۶ میلی‌متر	۴.۷۶ میلی‌متر
وزن دستگاه	۱۱.۶ کیلوگرم	۱۱.۶ کیلوگرم
مکانیزم عملکرد	فنری مکانیکی	فنری مکانیکی

انتخاب بین TW-60 و TWL-60

انتخاب مدل مناسب به دو عامل اصلی بستگی دارد: وزن مجموعه ابزار و میزان جابه‌جایی عمودی موردنیاز.

از آنجا که ظرفیت هر دو مدل یکسان است، در صورتی که وزن ابزار و متعلقات آن در محدوده ۵۰ تا ۶۰ کیلوگرم قرار داشته باشد، هر دو مدل از نظر ظرفیت قابل بررسی هستند.

اگر محدوده حرکت ابزار از نقطه نصب به کورس ۱.۵ متری محدود باشد، مدل TW-60 پاسخ‌گوی نیاز ایستگاه کاری خواهد بود. اما برای شرایطی که ابزار باید فاصله عمودی بیشتری را طی کند، مدل TWL-60 با کورس ۲.۱ متر گزینه مناسب‌تری است.

در زمان نصب و استفاده، باید وزن واقعی ابزار به همراه تمامی متعلقات آن محاسبه شود. همچنین نقطه اتصال و تجهیزات نگهدارنده باید برای بارهای واردشده مناسب باشند و دستورالعمل‌های ایمنی سازنده رعایت شوند.

بالانسرهای فنری TIGON TW-60 و TWL-60 با ترکیب ظرفیت بالا، عملکرد مکانیکی و قابلیت انتخاب کورس حرکتی، راهکاری کاربردی برای بهبود شرایط کار با ابزارهای سنگین در محیط‌های صنعتی محسوب می‌شوند.
