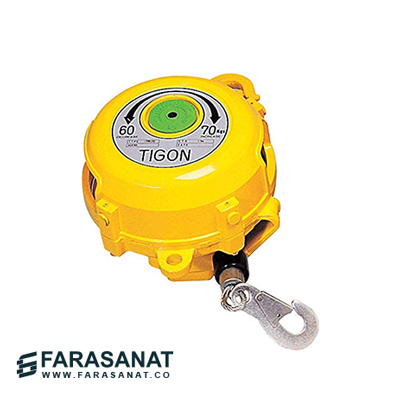

بالانسر فنری تیگون TW-70 و TWL-70

بالانسرهای فنری TIGON TW-70 و TWL-70 از محصولات صنعتی شرکت Mijin System کره جنوبی هستند که برای نگهداری و متعادل‌سازی ابزارها و تجهیزات سنگین با وزن ۶۰ تا ۷۰ کیلوگرم طراحی شده‌اند. این دو مدل با کاهش نیروی موردنیاز برای جابه‌جایی ابزار، نقش مؤثری در بهبود ارگونومی ایستگاه‌های کاری، کاهش خستگی اپراتور و افزایش بهره‌وری در خطوط تولید و مونتاژ دارند.

در محیط‌های صنعتی، استفاده مداوم از ابزارهای سنگین می‌تواند موجب افزایش فشار فیزیکی بر اپراتور و کاهش دقت عملیات شود. بالانسر فنری تیگون با معلق نگه‌داشتن ابزار و ایجاد تعادل میان وزن آن و نیروی فنر داخلی، امکان جابه‌جایی آسان‌تر و کنترل‌شده‌تر ابزار را فراهم می‌کند.

این تجهیزات بدون نیاز به انرژی الکتریکی یا هوای فشرده کار می‌کنند و برای استفاده در ایستگاه‌های صنعتی با فعالیت مستمر مناسب هستند.

تفاوت بالانسر TW-70 و TWL-70

بالانسرهای TW-70 و TWL-70 از نظر ظرفیت بار، قطر کابل فولادی و وزن دستگاه مشخصات یکسانی دارند. تفاوت اصلی آن‌ها در طول کورس سیم است.

• TW-70: دارای کورس استاندارد ۱.۵ متر

• TWL-70: دارای کورس بلند ۲.۱ متر (Long Stroke)

مدل TW-70 برای ایستگاه‌هایی مناسب است که ابزار در محدوده عمودی مشخص و نسبتاً محدود جابه‌جا می‌شود. در مقابل، TWL-70 با کورس بلندتر امکان حرکت ابزار در فاصله بیشتری از نقطه نصب را فراهم می‌کند.

بنابراین انتخاب میان این دو مدل به میزان حرکت موردنیاز ابزار و شرایط نصب در محیط صنعتی بستگی دارد.

مکانیزم عملکرد بالانسر فنری تیگون

بالانسرهای فنری TIGON از مکانیزم فنری برای متعادل‌سازی وزن ابزار استفاده می‌کنند.

در این ساختار، ابزار توسط کابل فولادی به مکانیزم داخلی بالانسر متصل می‌شود. هنگام پایین کشیدن ابزار، کابل از روی درام باز شده و نیروی فنر در برابر وزن بار عمل می‌کند.

طراحی درام مخروطی به تنظیم بهتر نیروی کشش در طول حرکت کابل کمک می‌کند. در نتیجه، پس از تنظیم صحیح بالانسر متناسب با وزن ابزار، اپراتور می‌تواند تجهیزات متصل‌شده را با نیروی کمتری در محدوده کاری جابه‌جا کند.

این مکانیزم برای فرآیندهایی که ابزار به‌صورت مکرر مورد استفاده قرار می‌گیرد، کاربرد ویژه‌ای دارد.

ویژگی‌ها و مزایای بالانسر TW-70 و TWL-70

• ظرفیت ۶۰ تا ۷۰ کیلوگرم: مناسب برای متعادل‌سازی ابزارها و تجهیزات سنگین صنعتی.

• کاهش خستگی اپراتور: کاهش فشار ناشی از نگهداری و جابه‌جایی مداوم ابزار.

• درام مخروطی: کمک به حفظ تعادل نیروی کشش در محدوده حرکت کابل.

• کابل فولادی مقاوم: مجهز به سیم فولادی با قطر ۴.۷۶ میلی‌متر.

• دو گزینه کورس حرکتی: امکان انتخاب کورس استاندارد ۱.۵ متر یا کورس بلند ۲.۱ متر.

• قلاب آویز چرخان: امکان چرخش ۳۶۰ درجه قلاب اصلی برای سازگاری بهتر با موقعیت نصب.

• سیستم ایمنی داخلی: مجهز به مکانیزم محافظتی برای جلوگیری از سقوط آزاد ابزار در صورت شکست فنر.

• قابلیت تنظیم کشش فنر: امکان تطبیق عملکرد بالانسر با وزن ابزار در محدوده ظرفیت مجاز.

• عملکرد مستقل: عدم نیاز به برق یا هوای فشرده.

• بهبود نظم ایستگاه کاری: نگهداری ابزار در حالت معلق و کاهش اشغال فضای کاری.

کاربردهای بالانسر تیگون TW-70 و TWL-70

ظرفیت ۶۰ تا ۷۰ کیلوگرمی این مدل‌ها، آن‌ها را برای استفاده در ایستگاه‌هایی مناسب می‌سازد که ابزارها و تجهیزات سنگین باید به‌صورت مداوم در دسترس اپراتور قرار داشته باشند.

از مهم‌ترین کاربردهای این بالانسرها می‌توان به موارد زیر اشاره کرد:

• خطوط مونتاژ ماشین‌آلات و تجهیزات صنعتی

• صنایع خودروسازی و مونتاژ قطعات سنگین

• ایستگاه‌های کاری مجهز به ابزارهای پنوماتیک سنگین

• نگهداری و متعادل‌سازی ابزارهای برقی صنعتی

• خطوط تولید تجهیزات و سازه‌های فلزی

• ایستگاه‌های مونتاژ و نصب قطعات صنعتی

• فرآیندهای تولیدی با نیاز به حرکت مکرر ابزارهای سنگین

در چنین محیط‌هایی، استفاده از بالانسر صنعتی باعث می‌شود ابزار در موقعیتی مناسب و قابل‌دسترس قرار داشته باشد و اپراتور برای جابه‌جایی آن به نیروی کمتری نیاز پیدا کند.

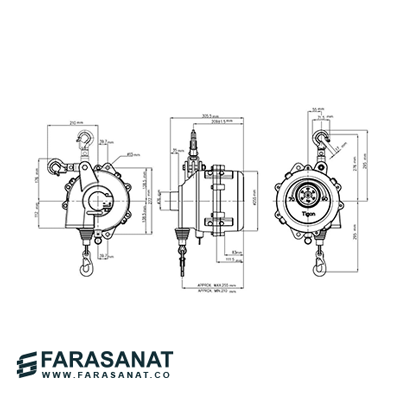

مشخصات فنی بالانسر TW-70 و TWL-70

مشخصات	TW-70	TWL-70
برند	TIGON	TIGON
سازنده	Mijin System	Mijin System
کشور سازنده	کره جنوبی	کره جنوبی
نوع دستگاه	بالانسر فنری	بالانسر فنری کورس بلند
ظرفیت	۶۰ تا ۷۰ کیلوگرم	۶۰ تا ۷۰ کیلوگرم
کورس سیم	۱.۵ متر	۲.۱ متر
قطر سیم فولادی	۴.۷۶ میلی‌متر	۴.۷۶ میلی‌متر
وزن دستگاه	۱۱.۸ کیلوگرم	۱۱.۸ کیلوگرم
مکانیزم عملکرد	فنری مکانیکی	فنری مکانیکی

انتخاب بین TW-70 و TWL-70

برای انتخاب بالانسر مناسب، ابتدا باید وزن مجموع ابزار و تمامی متعلقات متصل به آن مشخص شود. در صورتی که این وزن در محدوده ۶۰ تا ۷۰ کیلوگرم قرار داشته باشد، هر دو مدل از نظر ظرفیت قابل بررسی هستند.

اگر ابزار در یک محدوده عمودی محدود حرکت می‌کند، TW-70 با کورس ۱.۵ متر می‌تواند انتخاب مناسبی باشد.

اما در ایستگاه‌هایی که ابزار باید در فاصله بیشتری از نقطه نصب حرکت کند، TWL-70 با کورس ۲.۱ متر دامنه حرکتی بیشتری در اختیار اپراتور قرار می‌دهد.

در هنگام نصب باید ظرفیت سازه نگهدارنده، شرایط اتصال و تجهیزات ایمنی نیز بررسی شوند. همچنین بالانسر باید مطابق دستورالعمل سازنده نصب و تنظیم شود و از آن برای بلندکردن بار به‌عنوان جرثقیل استفاده نشود.

بالانسرهای فنری TIGON TW-70 و TWL-70 با ظرفیت بالا، ساختار مکانیکی و قابلیت انتخاب کورس حرکتی، راهکاری کاربردی برای افزایش کنترل ابزار و بهبود شرایط کاری در خطوط تولید و مونتاژ صنعتی هستند.
