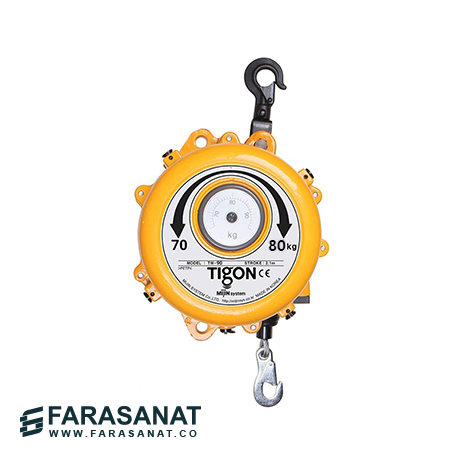

بالانسر فنری تیگون TW-80 و TWL-80

بالانسرهای فنری TIGON TW-80 و TWL-80 از محصولات صنعتی شرکت Mijin System کره جنوبی هستند که برای نگهداری و متعادل‌سازی ابزارهای سنگین با وزن ۷۰ تا ۸۰ کیلوگرم طراحی شده‌اند. این بالانسرها با بهره‌گیری از مکانیزم فنری، وزن ابزار آویزان‌شده را متعادل کرده و امکان جابه‌جایی آسان‌تر و کنترل‌شده‌تر آن را در خطوط تولید و مونتاژ فراهم می‌کنند.

استفاده از بالانسر صنعتی در ایستگاه‌هایی که ابزارهای سنگین به‌صورت مداوم مورد استفاده قرار می‌گیرند، می‌تواند فشار فیزیکی واردشده به اپراتور را کاهش دهد، دقت عملیات را افزایش دهد و به بهبود ارگونومی محیط کار کمک کند.

تفاوت بالانسر TW-80 و TWL-80

هر دو مدل ظرفیت یکسانی دارند و برای متعادل‌سازی ابزارهایی با وزن ۷۰ تا ۸۰ کیلوگرم مناسب هستند. تفاوت اصلی آن‌ها در طول کورس کابل فولادی است.

• TW-80: دارای کورس استاندارد ۱.۵ متر

• TWL-80: دارای کورس بلند ۲.۱ متر (Long Stroke)

مدل TW-80 برای ایستگاه‌هایی با محدوده حرکتی معمولی مناسب است، در حالی که TWL-80 با ۶۰ سانتی‌متر کورس بیشتر، امکان جابه‌جایی ابزار در محدوده عمودی گسترده‌تری را فراهم می‌کند.

مکانیزم عملکرد بالانسر فنری TIGON

بالانسرهای تیگون با استفاده از مکانیزم فنری و کابل فولادی، نیرویی در خلاف جهت وزن ابزار ایجاد می‌کنند.

هنگام پایین کشیدن ابزار، کابل از روی درام داخلی باز شده و انرژی در فنر ذخیره می‌شود. نیروی حاصل از فنر به متعادل‌سازی وزن ابزار کمک می‌کند و باعث می‌شود اپراتور برای حرکت دادن آن به نیروی کمتری نیاز داشته باشد.

طراحی درام مخروطی به حفظ تعادل نیروی کشش در طول حرکت کابل کمک می‌کند. این ساختار برای استفاده مداوم در خطوط تولید و ایستگاه‌های مونتاژ صنعتی کاربرد دارد.

ویژگی‌ها و مزایای TW-80 و TWL-80

• ظرفیت متعادل‌سازی ۷۰ تا ۸۰ کیلوگرم

• مناسب برای ابزارها و تجهیزات صنعتی سنگین

• کاهش نیروی موردنیاز برای جابه‌جایی ابزار

• کمک به کاهش خستگی اپراتور در عملیات تکرارشونده

• مکانیزم فنری با درام مخروطی

• کابل فولادی با قطر ۴.۷۶ میلی‌متر

• قابلیت انتخاب کورس استاندارد یا کورس بلند

• بهبود کنترل و موقعیت‌یابی ابزار

• کاهش اشغال فضای کاری با نگهداری ابزار در حالت معلق

• عملکرد مکانیکی بدون نیاز به برق یا هوای فشرده

• مناسب برای استفاده در خطوط تولید و مونتاژ صنعتی

کاربردهای بالانسر تیگون TW-80 و TWL-80

این دو مدل برای محیط‌هایی طراحی شده‌اند که ابزارهای سنگین باید در طول فرآیند تولید به‌صورت مداوم در دسترس اپراتور قرار داشته باشند.

از مهم‌ترین کاربردهای آن‌ها می‌توان به موارد زیر اشاره کرد:

• خطوط مونتاژ ماشین‌آلات و تجهیزات سنگین

• صنایع خودروسازی و قطعه‌سازی

• ایستگاه‌های مونتاژ صنعتی

• نگهداری و متعادل‌سازی ابزارهای پنوماتیک سنگین

• ابزارهای برقی صنعتی با وزن بالا

• خطوط ساخت و مونتاژ سازه‌های فلزی

• ایستگاه‌های تولیدی با نیاز به جابه‌جایی مکرر ابزار

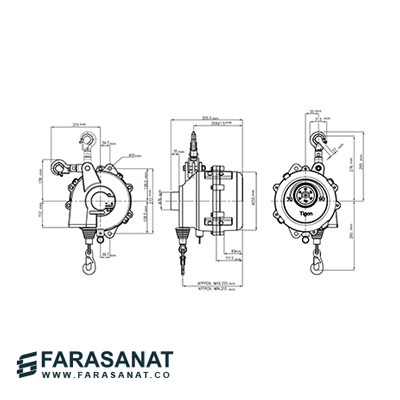

مشخصات فنی بالانسر TW-80 و TWL-80

مشخصات	TW-80	TWL-80
برند	TIGON	TIGON
سازنده	Mijin System	Mijin System
کشور سازنده	کره جنوبی	کره جنوبی
نوع دستگاه	بالانسر فنری	بالانسر فنری کورس بلند
ظرفیت	۷۰ تا ۸۰ کیلوگرم	۷۰ تا ۸۰ کیلوگرم
کورس سیم	۱.۵ متر	۲.۱ متر
قطر سیم فولادی	۴.۷۶ میلی‌متر	۴.۷۶ میلی‌متر
وزن دستگاه	۱۲ کیلوگرم	۱۲ کیلوگرم
مکانیزم عملکرد	فنری مکانیکی	فنری مکانیکی

راهنمای انتخاب TW-80 و TWL-80

انتخاب میان این دو مدل به وزن ابزار و محدوده حرکت موردنیاز آن بستگی دارد.

در صورتی که وزن مجموع ابزار و متعلقات متصل به آن در محدوده ۷۰ تا ۸۰ کیلوگرم باشد، هر دو مدل از نظر ظرفیت قابل استفاده هستند.

برای ایستگاه‌هایی که ابزار به کورس حرکتی ۱.۵ متر نیاز دارد، TW-80 گزینه مناسبی است. در مقابل، برای شرایطی که ابزار باید در فاصله عمودی بیشتری حرکت کند، TWL-80 با کورس ۲.۱ متر انتخاب کاربردی‌تری خواهد بود.

در زمان نصب، علاوه بر انتخاب ظرفیت مناسب، باید استحکام نقطه اتصال، نحوه مهار بالانسر و تجهیزات ایمنی مطابق دستورالعمل سازنده بررسی شوند.

بالانسرهای فنری TIGON TW-80 و TWL-80 با ظرفیت بالا، عملکرد مکانیکی مستقل و امکان انتخاب دو کورس حرکتی، راهکاری مناسب برای بهبود شرایط کار با ابزارهای سنگین در محیط‌های صنعتی محسوب می‌شوند.
