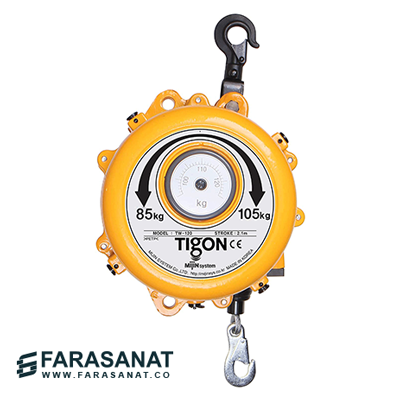

بالانسر فنری تیگون TW-105 | ظرفیت ۸۵ تا ۱۰۵ کیلوگرم

بالانسر فنری TIGON TW-105 محصول شرکت Mijin System کره جنوبی، از سری بالانسرهای صنعتی سنگین‌کار است که برای نگهداری و متعادل‌سازی ابزارها و تجهیزات با وزن ۸۵ تا ۱۰۵ کیلوگرم طراحی شده است. این مدل با بهره‌گیری از مکانیزم فنری و کابل فولادی، نیروی موردنیاز برای جابه‌جایی ابزارهای سنگین را کاهش می‌دهد و امکان کنترل آسان‌تر تجهیزات را در خطوط تولید و مونتاژ فراهم می‌کند.

در ایستگاه‌های کاری صنعتی، جابه‌جایی مکرر ابزارهای سنگین می‌تواند فشار فیزیکی قابل‌توجهی به اپراتور وارد کند. استفاده از بالانسر TW-105 باعث می‌شود بخش عمده وزن ابزار توسط مکانیزم فنری متعادل شود و اپراتور بتواند آن را با نیروی کمتری در محدوده کاری حرکت دهد.

این بالانسر با کورس حرکتی ۲.۱ متر، برای محیط‌هایی مناسب است که علاوه بر ظرفیت بالا، به دامنه حرکت عمودی قابل‌توجهی نیاز دارند.

عملکرد بالانسر فنری TW-105

مکانیزم بالانسر تیگون TW-105 بر پایه تعادل میان وزن ابزار آویزان‌شده و نیروی کشش فنر داخلی عمل می‌کند.

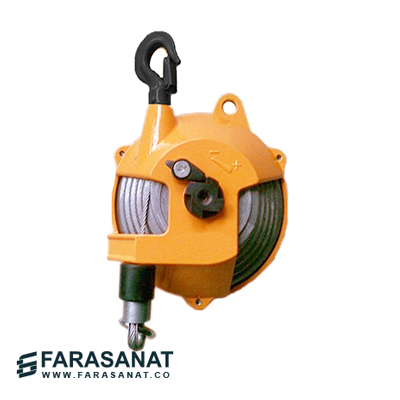

ابزار از طریق کابل فولادی به بالانسر متصل می‌شود. هنگام پایین کشیدن ابزار، کابل از روی درام داخلی باز شده و فنر در برابر وزن بار نیروی متعادل‌کننده ایجاد می‌کند.

طراحی درام مخروطی به کنترل تغییرات نیروی کشش در طول حرکت کابل کمک می‌کند. با تنظیم صحیح نیروی فنر متناسب با وزن ابزار، اپراتور می‌تواند تجهیزات را با نیروی کمتری جابه‌جا کند و کنترل بهتری بر موقعیت آن‌ها داشته باشد.

این مکانیزم کاملاً مکانیکی است و برای عملکرد بالانسر به برق یا هوای فشرده نیاز ندارد.

ویژگی‌ها و مزایای بالانسر TIGON TW-105

• ظرفیت ۸۵ تا ۱۰۵ کیلوگرم: مناسب برای متعادل‌سازی ابزارهای صنعتی بسیار سنگین.

• کورس حرکتی ۲.۱ متر: امکان جابه‌جایی ابزار در محدوده عمودی گسترده.

• کابل فولادی با قطر ۴.۷۶ میلی‌متر: متناسب با طراحی و ظرفیت دستگاه.

• مکانیزم فنری قابل‌تنظیم: امکان تنظیم کشش متناسب با وزن ابزار در محدوده مجاز.

• درام مخروطی: کمک به پایداری عملکرد مکانیزم متعادل‌کننده.

• قلاب آویز اصلی با قابلیت چرخش ۳۶۰ درجه: تسهیل قرارگیری دستگاه در موقعیت مناسب نصب.

• قلاب‌های کمکی: برای افزایش ایمنی و فراهم‌کردن نقاط اتصال تکمیلی.

• مکانیزم محافظت در برابر سقوط آزاد: کمک به جلوگیری از سقوط ابزار در صورت شکست فنر.

• قفل درام: تسهیل عملیات تعویض ابزار یا کابل طبق دستورالعمل سازنده.

• نشانگر تنظیم کشش: کمک به کنترل میزان تنظیم نیروی فنر.

• عدم نیاز به برق یا هوای فشرده: عملکرد مستقل در محیط‌های صنعتی.

کاربردهای بالانسر تیگون TW-105

بالانسر صنعتی TW-105 برای ایستگاه‌هایی مناسب است که ابزار یا مجموعه تجهیزات آویزان‌شده وزن بالایی دارند و باید به‌صورت مکرر جابه‌جا شوند.

کاربردهای متداول این مدل عبارت‌اند از:

• خطوط مونتاژ ماشین‌آلات و تجهیزات صنعتی سنگین

• صنایع خودروسازی و مونتاژ قطعات بزرگ

• ایستگاه‌های مونتاژ تجهیزات مکانیکی

• نگهداری و متعادل‌سازی ابزارهای پنوماتیک سنگین

• ابزارهای برقی صنعتی با وزن بالا

• خطوط تولید سازه‌ها و قطعات فلزی

• ایستگاه‌های کاری دارای ابزارهای سنگین و قابل‌آویختن

• فرآیندهای تولیدی با نیاز به موقعیت‌یابی مکرر ابزار

استفاده از TW-105 در چنین محیط‌هایی به کاهش خستگی اپراتور، بهبود دسترسی به ابزار و افزایش کنترل تجهیزات در حین عملیات کمک می‌کند.

مشخصات فنی بالانسر TW-105

مشخصات	مقدار
برند	TIGON
سازنده	Mijin System
کشور سازنده	کره جنوبی
مدل	TW-105
نوع دستگاه	بالانسر فنری سنگین‌کار
ظرفیت	۸۵ تا ۱۰۵ کیلوگرم
کورس سیم	۲.۱ متر
قطر سیم فولادی	۴.۷۶ میلی‌متر
وزن دستگاه	۲۹ کیلوگرم
مکانیزم عملکرد	فنری مکانیکی
منبع انرژی خارجی	ندارد

تفاوت بالانسر TW-105 با TW-90 و TW-120

مدل TW-105 از نظر محدوده ظرفیت، میان دو مدل TW-90 و TW-120 قرار می‌گیرد.

• TW-90: ظرفیت ۷۰ تا ۹۰ کیلوگرم

• TW-105: ظرفیت ۸۵ تا ۱۰۵ کیلوگرم

• TW-120: ظرفیت ۱۰۰ تا ۱۲۰ کیلوگرم

هر سه مدل دارای کورس ۲.۱ متر هستند، اما محدوده وزن قابل‌متعادل‌سازی آن‌ها متفاوت است.

به همین دلیل، انتخاب مدل مناسب باید بر اساس وزن واقعی مجموعه ابزار و متعلقات آن انجام شود.

نکات مهم در انتخاب و استفاده از TW-105

پیش از انتخاب بالانسر فنری TW-105، باید وزن مجموع ابزار، اتصالات و تمامی متعلقات آویزان‌شده مشخص شود. این وزن باید در محدوده ظرفیت مجاز ۸۵ تا ۱۰۵ کیلوگرم قرار داشته باشد.

همچنین به دلیل وزن ۲۹ کیلوگرمی خود دستگاه، سازه نگهدارنده باید برای تحمل وزن بالانسر، بار متصل‌شده و نیروهای ناشی از حرکت تجهیزات مناسب باشد.

در زمان نصب و بهره‌برداری، استفاده از اتصالات ایمنی مناسب، تنظیم صحیح کشش فنر و بررسی دوره‌ای کابل و قلاب‌ها اهمیت زیادی دارد.

بالانسر TW-105 برای متعادل‌سازی وزن ابزار طراحی شده است و نباید به‌عنوان جرثقیل یا وسیله بالابری مستقل مورد استفاده قرار گیرد.

جمع‌بندی

بالانسر فنری TIGON TW-105 با ظرفیت ۸۵ تا ۱۰۵ کیلوگرم، کورس ۲.۱ متر و ساختار مکانیکی سنگین‌کار، راهکاری مناسب برای نگهداری و متعادل‌سازی ابزارهای سنگین در محیط‌های صنعتی است.

این محصول با کاهش نیروی موردنیاز برای حرکت ابزار، به بهبود ارگونومی ایستگاه کاری، کاهش خستگی اپراتور و افزایش کنترل تجهیزات در خطوط تولید و مونتاژ کمک می‌کند.
