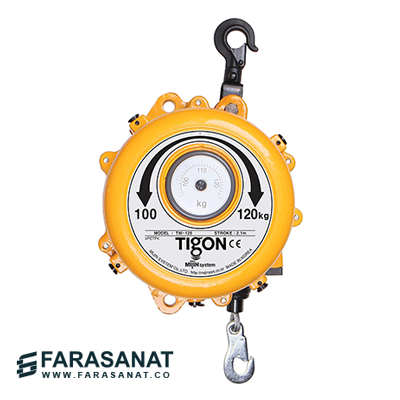

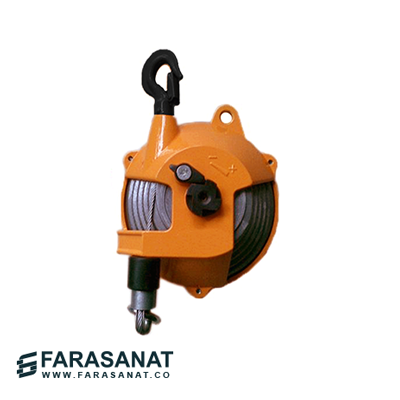

بالانسر فنری تیگون TW-120 | ظرفیت ۱۰۰ تا ۱۲۰ کیلوگرم

بالانسر فنری TIGON TW-120 از محصولات سنگین‌کار شرکت Mijin System کره جنوبی است که برای نگهداری و متعادل‌سازی ابزارها و تجهیزات صنعتی با وزن ۱۰۰ تا ۱۲۰ کیلوگرم طراحی شده است. این محصول با بهره‌گیری از مکانیزم فنری، کابل فولادی و سیستم تنظیم کشش، امکان جابه‌جایی کنترل‌شده ابزارهای بسیار سنگین را در خطوط تولید و مونتاژ فراهم می‌کند.

در ایستگاه‌های صنعتی که اپراتورها به‌طور مداوم با ابزارهای سنگین کار می‌کنند، استفاده از بالانسر می‌تواند فشار فیزیکی ناشی از نگهداری ابزار را کاهش دهد. بالانسر TW-120 با متعادل‌سازی وزن مجموعه آویزان‌شده، نیاز به اعمال نیروی زیاد هنگام حرکت دادن ابزار را کمتر کرده و به افزایش دقت، بهبود ارگونومی و بهره‌وری عملیات کمک می‌کند.

این مدل با کورس حرکتی ۲.۱ متر، برای محیط‌هایی مناسب است که علاوه بر ظرفیت بالا، به دامنه حرکت عمودی قابل‌توجهی نیاز دارند.

مکانیزم عملکرد بالانسر فنری TW-120

بالانسر فنری TW-120 بر اساس ایجاد تعادل میان نیروی فنر داخلی و وزن ابزار آویزان‌شده کار می‌کند.

هنگام پایین کشیدن ابزار، کابل فولادی از روی درام باز شده و نیروی فنر در جهت مخالف وزن ابزار عمل می‌کند. این مکانیزم موجب می‌شود اپراتور برای حرکت دادن مجموعه ابزار به نیروی کمتری نیاز داشته باشد.

در ساختار بالانسرهای فنری تیگون، طراحی درام به کنترل نیروی کشش کابل در طول حرکت کمک می‌کند. همچنین سیستم تنظیم کشش به کاربر اجازه می‌دهد عملکرد دستگاه را متناسب با وزن ابزار، در محدوده ظرفیت مجاز، تنظیم کند.

مکانیزم TW-120 کاملاً مکانیکی است و برای عملکرد خود به برق یا هوای فشرده نیاز ندارد.

ویژگی‌ها و مزایای بالانسر TIGON TW-120

• ظرفیت ۱۰۰ تا ۱۲۰ کیلوگرم: مناسب برای متعادل‌سازی ابزارها و مجموعه تجهیزات صنعتی بسیار سنگین.

• کورس حرکتی ۲.۱ متر: فراهم‌کردن دامنه حرکت عمودی مناسب برای ایستگاه‌های مونتاژ صنعتی.

• کابل فولادی با قطر ۴.۷۶ میلی‌متر: متناسب با مشخصات طراحی دستگاه.

• مکانیزم تنظیم کشش فنر: امکان تطبیق نیروی متعادل‌کننده با وزن ابزار.

• سیستم تنظیم با چرخ‌دنده حلزونی: کمک به تنظیم کنترل‌شده نیروی فنر.

• مکانیزم محافظت در برابر سقوط ابزار: طراحی‌شده برای جلوگیری از سقوط آزاد بار آویزان‌شده در صورت شکست فنر.

• قفل درام: امکان ثابت‌کردن درام هنگام تعویض ابزار یا کابل، مطابق دستورالعمل سازنده.

• نشانگر تنظیم کشش: کمک به تشخیص وضعیت تنظیم فنر.

• آویز کمکی ایمنی: فراهم‌کردن امکان استفاده از اتصال ایمنی ثانویه.

• عدم نیاز به انرژی خارجی: عملکرد مکانیکی مستقل از برق و هوای فشرده.

کاربردهای بالانسر تیگون TW-120

بالانسر TW-120 برای ایستگاه‌هایی مناسب است که ابزارهای بسیار سنگین باید در طول فرآیند تولید، به‌صورت مکرر جابه‌جا شده و در موقعیت‌های مشخص قرار گیرند.

مهم‌ترین کاربردهای این مدل عبارت‌اند از:

• خطوط مونتاژ ماشین‌آلات و تجهیزات صنعتی سنگین

• صنایع خودروسازی و مونتاژ مجموعه‌های مکانیکی بزرگ

• ایستگاه‌های کاری مجهز به ابزارهای پنوماتیک سنگین

• نگهداری و متعادل‌سازی ابزارهای برقی صنعتی با وزن بالا

• خطوط ساخت و مونتاژ سازه‌های فلزی

• ایستگاه‌های نصب و مونتاژ تجهیزات مکانیکی

• فرآیندهای تولیدی با نیاز به موقعیت‌یابی مکرر ابزارهای سنگین

استفاده از این بالانسر در کاربردهای متناسب با ظرفیت آن، به کاهش خستگی اپراتور، بهبود دسترسی به ابزار و افزایش کنترل تجهیزات کمک می‌کند.

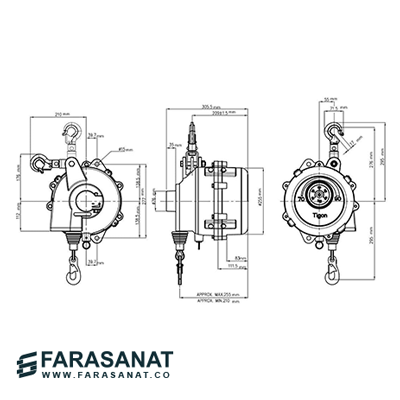

مشخصات فنی بالانسر TW-120

مشخصات	مقدار
برند	TIGON
سازنده	Mijin System
کشور سازنده	کره جنوبی
مدل	TW-120
نوع دستگاه	بالانسر فنری سنگین‌کار
ظرفیت	۱۰۰ تا ۱۲۰ کیلوگرم
کورس سیم	۲.۱ متر
قطر سیم فولادی	۴.۷۶ میلی‌متر
وزن دستگاه	۳۰ کیلوگرم
مکانیزم عملکرد	فنری مکانیکی
منبع انرژی خارجی	ندارد

تفاوت بالانسر TW-120 با TW-90 و TW-105

بالانسر TW-120 در خانواده بالانسرهای سنگین‌کار تیگون قرار می‌گیرد و نسبت به مدل‌های TW-90 و TW-105، ظرفیت بالاتری برای متعادل‌سازی ابزار ارائه می‌دهد.

مدل	محدوده ظرفیت	کورس سیم
TW-90	۷۰ تا ۹۰ کیلوگرم	۲.۱ متر
TW-105	۸۵ تا ۱۰۵ کیلوگرم	۲.۱ متر
TW-120	۱۰۰ تا ۱۲۰ کیلوگرم	۲.۱ متر

هر سه مدل از نظر کورس حرکتی یکسان هستند، اما محدوده ظرفیت متفاوتی دارند. بنابراین انتخاب مدل مناسب باید بر اساس وزن واقعی مجموعه ابزار و متعلقات آن انجام شود.

نکات مهم در انتخاب و استفاده از TW-120

برای انتخاب بالانسر صنعتی TW-120، ابتدا باید وزن مجموع ابزار، اتصالات و تمامی متعلقات آویزان‌شده مشخص شود. این وزن باید در محدوده مجاز ۱۰۰ تا ۱۲۰ کیلوگرم قرار داشته باشد.

از آنجا که وزن خود بالانسر ۳۰ کیلوگرم است، نقطه نصب و سازه نگهدارنده باید با درنظرگرفتن وزن دستگاه، بار آویزان‌شده و نیروهای ناشی از حرکت ابزار طراحی و بررسی شوند.

استفاده از اتصال ایمنی ثانویه، تنظیم صحیح کشش فنر و بازرسی دوره‌ای کابل، قلاب‌ها و مکانیزم داخلی نیز باید مطابق دستورالعمل سازنده انجام شود.

بالانسر TW-120 برای متعادل‌سازی وزن ابزار طراحی شده و نباید به‌عنوان جرثقیل یا وسیله مستقل بلندکردن بار مورد استفاده قرار گیرد.

جمع‌بندی

بالانسر فنری TIGON TW-120 با ظرفیت ۱۰۰ تا ۱۲۰ کیلوگرم، کورس ۲.۱ متر و ساختار مکانیکی سنگین‌کار، راهکاری تخصصی برای نگهداری و متعادل‌سازی ابزارهای بسیار سنگین در خطوط تولید و مونتاژ است.

این محصول با کاهش نیروی موردنیاز برای جابه‌جایی ابزار، به بهبود شرایط کاری اپراتور، افزایش کنترل تجهیزات و ارتقای بهره‌وری در فرآیندهای صنعتی کمک می‌کند.
